在用于測試ESD墊是否“靜電耗散”的ANSI / ESD協會標準是ANSI / ESD S4.1。“工作臺面-電阻測量小號 ”。

這要求使用  表面電阻率（ESD）計來執行  電阻頂對頂 （RTT）和  電阻對接地點（RTG）測試。

• RTT測試每ANSI / ESD S4.1 ESD耐• RTG測試每ANSI / ESD S4.1 ESD耐

1、表面電阻

“工作表面提供的保護程度與排出物體所需的時間密切相關……。電阻似乎是ESD防護工作表面性能的最佳單一預測指標。”

– ANSI / ESD S4.1-2006電阻率和電阻在技術上不是一回事。電阻率以歐姆/平方為單位。電阻的測量單位僅為歐姆。

從理論上講，表面電阻率是電阻的十倍。例如，測量 表面電阻為10 8歐姆的材料應測量為10 9歐姆 歐姆/平方 表面電阻率。

我們的橡膠防靜電墊是雙層的：頂部具有靜電消散性，底部具有導電性。我們的橡膠ESD墊是雙層的：頂部具有靜電消散性，底部具有導電性。的材料是靜電耗散，如果它是大于 1×10 6 歐姆/平方，即每平方1百萬歐姆，且小于 1 x 10 12 歐姆/平方，即每平方1萬億歐姆。

出于測試目的，根據  ESD TR20.20，正確的度量單位是表面電阻（僅歐姆）。

2、測量電阻自上而下（點對點）（RTT）

ANSI / ESD S4.1準則（第8.0節）指出，點對點（RTT）測試應發現該墊具有大于或等于1 x 10 6歐姆的表面電阻。

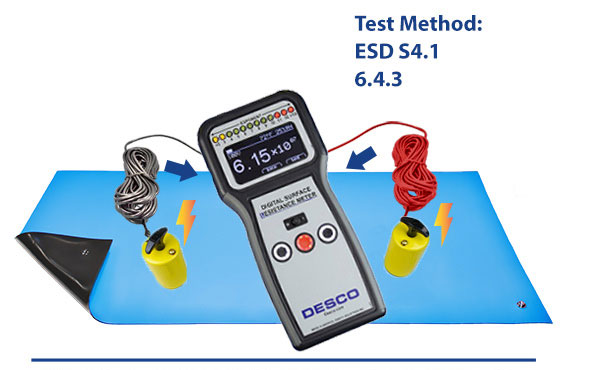

電阻從頂部到頂部（點對點）RTT測試。符合ANSI / ESD S4.1第6.4節的工作程序：

• 不要 清潔表面。僅從表面去除可能干擾測試的那些物品。•還應卸下ESD敏感設備。•使用兩個5磅重的電極并將其放置在表面最常用的區域上。確保電極彼此相距約10英寸，任何邊緣相距2英寸，任何接地點相距3英寸。•按住測試按鈕，直到顯示表面電阻讀數。•如果最常用的區域不明顯，請在表面中心附近使用兩個點。

3、測量對接地點的電阻（RTG）

ANSI / ESD S4.1準則（第8.0節）指出，電阻接地點（RTG）測試應發現該墊的表面電阻介于1 x 10 6到1 x 10 9歐姆之間。

耐接地點（RTG）測試符合ANSI / ESD S4.1第6.4節的工作程序：

• 不要 清潔表面。僅從表面去除可能干擾測試的那些物品。•還應卸下ESD敏感設備。•將黑色測試線夾到接地點。•在另一根測試導線上使用一個5磅重的電極，并將該電極放置在表面上最方便的位置。•按住測試按鈕，直到顯示表面電阻讀數。

官方分享 （新塵電子）→〈如何使用儀表測試防靜電墊〉
