在處理任何電子產品時，您需要確保采取預防措施以防止靜電和ESD（靜電放電）損壞您的工作。這可以通過將自己與地面電氣連接來實現。

墊粘結工作表面。腕帶將人綁在一起。

ESD是基于人和物都是由電子構成的事實。當這些電子在我們的皮膚和衣服上變成靜電時，它們會積累電荷，而當它們靠近另一個物體時，則可能發生破壞性的電子轉移（靜電放電）。

電子變得靜態主要是由于摩擦電效應：當兩個物體相互接觸時發生的電子轉移。

諸如地毯，塑料和木材之類的絕緣子雖然可以使我們的房屋和辦公室保持溫暖，但它們都被靜電控制專業人員認為是靜電和ESD的潛在來源。

由于絕緣子可以在其整個表面的口袋中容納多個正電荷和負電荷，因此除了保持我們與它們的距離或覆蓋它們（如果它們是平坦表面的一部分）之外，沒有其他安全的方法來消除它們。

例如，如果我們使用木桌，則需要用防靜電墊子覆蓋它。如果我們有塑料架，我們想用金屬架代替它，或者用防靜電墊子覆蓋架子。如果您使用鋪有地毯的地板，則可能會撕裂地毯。

電子制造商沒有在絕緣體上工作，而是使用具有靜電耗散功能的防靜電墊。靜電耗散定義為對充電的歐姆電阻。小于1 x 10e6歐姆的電阻都被認為是導電的。1x10e12歐姆以上的任何東西都被認為是絕緣的。這兩點之間的任何東西都被認為是靜電耗散的。

但是，ESD協會建議 防靜電 墊子有表面 抵抗它的上側介于1兆歐（1 x 10e6歐姆）和1兆歐（1 x 10e9歐姆）之間。

底面 抗 靜態的 黑色的墊子是底部導電部分?？梢允褂帽砻骐娮杪蕛x定期測量。

文章鏈接：如何使用儀表測試ESD墊？

雖然頂側是靜電耗散的，但底側可以導電。實際上，由于大多數電子制造商都使用金屬擱板和接地的地板，因此他們更喜歡底面是導電的，這樣在接地的（金屬）擱板和用作擱板襯里的墊子之間就沒有電屏障。如果將墊子用作擱板放置在木架子的頂部而未連接到電氣接地，則將其視為隔離的（ESD的潛在來源）。

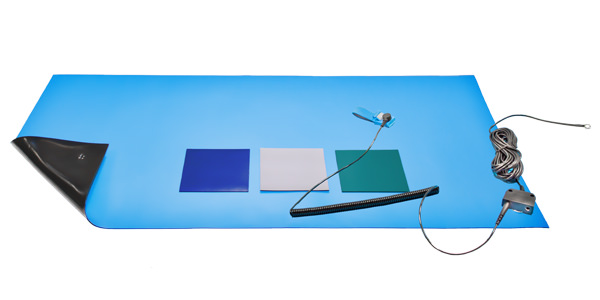

無論您在下方使用金屬桌還是木桌 防靜電在將墊子用作工作臺面時，您需要給靜電從墊子到電氣接地的專用路徑。這是通過使用金屬卡扣將接地電纜連接到墊子來實現的。

接地線有幾種不同的類型。腕帶，墊子，“公共點”接地和顯示器都有接地。

腕帶可以用墊子在公共點上接地，也可以單獨接地到與電源插座相連的腕帶上接地電纜將用作工作表面的防靜電墊連接到電源插座。

在人體工程學上，使用分開的用于墊子或腕帶的接地電纜與使用公共點接地的區別。但是，使墊子和腕帶在同一點接地確實可以使它們保持電氣平衡。

您不想使用鱷魚夾將腕帶夾到防靜電墊。這是行不通的。實際上，這將增加系統的總抵抗力地面 超過ANSI / ESD 20.20推薦的35兆歐限值[ESD手冊Tr20.20-2008第5.3.2.2.2節]

除非需要，否則建議不要使用鱷魚夾。雖然看起來很方便，但最好僅在確定將其連接到地面的路徑時使用。
