防靜電工作臺是任何ESD保護區域的關鍵項目。工作臺為ESD保護環境奠定了基礎。工作臺是許多ESD保護區域的關鍵區域。ESD工作臺為ESD保護區域提供了許多要素。盡管還需要許多其他元素，但是擁有一個良好的防靜電工作臺是關鍵。

典型的防靜電工作臺不僅可以提供靜電耗散的工作表面，還可以為靜電保護環境中的其他元件提供合適的連接點。

靜電耗散表面

防靜電工作臺操作的關鍵是工作臺的表面。ESD保護工作臺的原始概念是使用導電表面。但是，從兩個角度來看，這些都不是理想的：

高阻抗可防止短路：導電表面會短路任何連接，從而使電路的操作和測試變得不可行。

高阻抗泄漏的充電速度會更慢：導電表面將提供低阻抗放電路徑，從而產生非常快速的放電，從而導致高電流流動并可能損壞電路。

安全性：接地后，連接至腕帶等的導電表面可能會造成安全隱患。在極少的情況下，如果長凳的接地連接開始活動，并因此與腕帶等連接，則高阻抗將成為更安全的選擇。

為了為ESD工作站提供正確的環境，ESD工作臺應具有靜電耗散的表面。具有高電阻耗散表面而不是完全導電表面的另一個原因是安全性。如果系統中存在高壓，則意外接觸導電工作表面和高壓電源可能很危險。因此，為了安全起見，必須使用高電阻耗散的表面。

典型地，ESD保護工作表面應具有<1.0×10的電阻值9當根據ESD S41測試Ω。（ANSI / ESD S 20.20），但其下限為ESD-ADV 53.2所建議的1.0 x 10 6歐姆。這有兩個原因，一個是為了防止可能導致?lián)p壞的任何靜電迅速排出，其次是如上所述的安全原因。

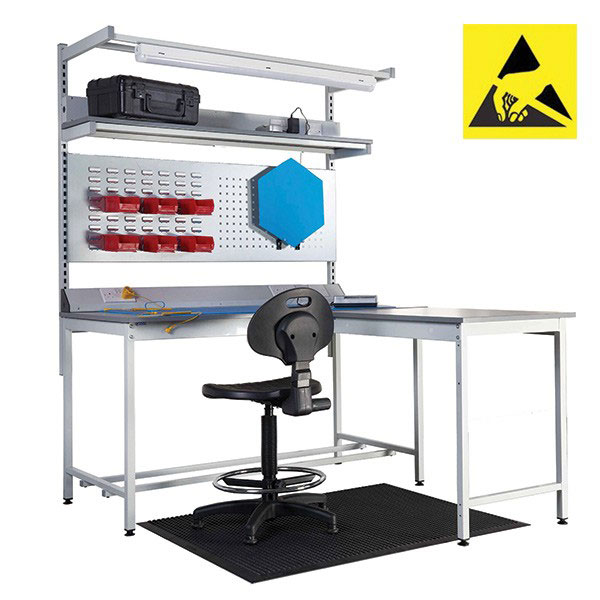

防靜電工作臺

ESD工作臺是整個ESD保護區域內的中心元素之一，可在電子制造或維修設施內使用。ESD工作臺必須能夠為需要在ESD工作臺上工作的任何電子組件提供完全受保護的環境。因此，其性能在整個設備中至關重要。

可以看到ESD工作臺由許多不同的元素組成：

靜電耗散工作表面：任何ESD工作臺的主要元素是靜電耗散工作表面。

架子：由于靜電可以在工作臺上的任何地方堆積，因此工作臺上的所有元件都必須具有靜電耗散性，這一點至關重要。作為物品，可以將電子組件或工具放置在此處，架子需要成為ESD保護區域的一部分。同樣，如果將工具放在非ESD耗散的表面上，吸引靜電，然后將它們用于在電子組件上工作，則可能會導致?lián)p壞。

金屬制品：金屬制品本身是導電的，但所用的涂料通常不導電。對于ESD工作臺，必須使用靜電消散涂料以防止突然放電。

櫥柜：許多工作臺上都安裝了櫥柜，作為整潔存儲的組成部分。鑒于電子組件或其他組件（例如在組件上工作的工具）可能存放在這些柜子中，因此柜子必須符合與所有其他區域相同的ESD標準。架子應具有防靜電表面，任何涂漆的金屬制品均應具有防靜電油漆表面。

防靜電腕帶：在防靜電工作臺上工作時，必須確保操作員也保持在相同的電位，以免發生放電。通常使用防靜電腕帶。

接線：必須確保所有靜電耗散表面，腕帶等均連接到公共接地點，并以適當?shù)姆绞竭M(jìn)行接線。從電氣安全的角度出發，必須以正確的方式有效地做到這一點。

監控系統： 幾乎始終如一地使用諸如與防靜電腕帶的連接之類的電線，這將導致定期故障。已采用的一種方法是每天測試ESD腕帶及其電線。但是，當檢測到問題時，操作人員可能自上次測試防靜電腕帶以來就一直在損壞組件。為了克服這個問題，可以使用連續監控系統，該系統要令人滿意得多。這些通常集成到防靜電工作臺組件中。
