1、靜電放電

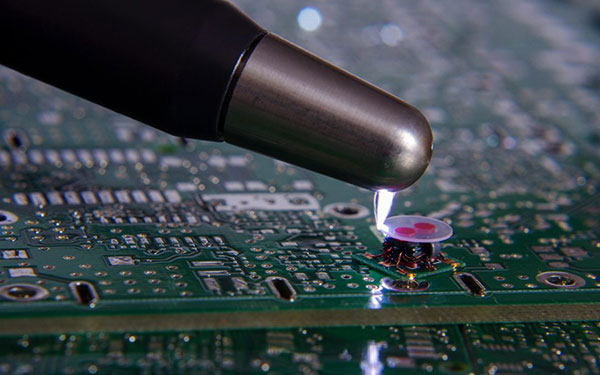

        靜電放電（ESD）是眾所周知的電磁兼容性問題，可能導致電子設備發生故障或損壞它。當半導體器件單獨放置或安裝在電路模塊中時，即使未通電，它們也可能對這些器件造成永久性損壞。靜電放電敏感組件稱為靜電放電敏感設備（ESDS）。

        如果組件的兩個或多個引腳之間的電壓超過組件電介質的擊穿強度，則組件將被損壞。這是MOS裝置發生故障的主要原因。氧化層越薄，設備對靜電放電越敏感。故障通常表現為對電源本身具有一定電阻的短路。對于雙極型器件，損壞通常發生在已經被金屬化并被薄氧化物層隔開的有源半導體區域中，因此將發生嚴重泄漏的路徑。

       當節點的溫度超過半導體硅的熔點（1415°C）時，會引起另一個故障。靜電放電脈沖的能量會引起局部加熱，因此該機制將失效。即使電壓低于絕緣擊穿電壓，也會發生此故障。一個典型的例子是，NPN晶體管的發射極和基極之間的擊穿將導致電流增益急劇下降。

        設備受到靜電放電影響后，可能不會立即發生功能損壞。這些潛在損壞的組件通常被稱為“脆片”，并且在使用時，將對后續的靜電放電或?qū)щ娝沧兏用舾小Ｖ匾氖且芮凶⒁夥烹婋妷翰蝗菀讬z測到的組件損壞。人體會感覺到3000-5000V之間的靜電放電電壓，但是，損壞組件時的電壓僅為幾百伏。靜電放電的有害影響在1970年代開始被認識到。這是由于新技術的發展使組件對靜電放電造成的損壞越來越敏感。每年靜電放電造成的損失可能超過數百萬美元。因此，許多大型零部件和設備制造商都引進了專業技術來減少生產環境中的靜電積累，從而提高了產品合格率和可靠性。用戶還可以根據自己的經驗了解防止靜電放電損壞的重要性。

2、靜電如何處理

        控制靜電積累的第一步是了解靜電荷產生的機理。靜電電壓是通過接觸和分離不同種類的物質產生的。盡管摩擦?xí)e累更多的電荷，但摩擦不是必需的。這種效應被稱為摩擦帶電，產生的電壓取決于相互摩擦的材料的特性。摩擦帶電順序表列出了填充各種類型材料的難度。對于兩種相互接觸的物質，電子將從序列表中的上層物質變?yōu)橄聦游镔|(zhì)，這將導致這兩種物質分別具有正電荷和負電荷。

下表列出了常見物質的摩擦起電順序：

3、解決實際問題

        該問題的解決方案包括：如果在生產和維護期間將靜電放電敏感組件（ESDS）暴露在外部，則應防止這些組件附近的電荷積聚，并且應在運輸和存儲過程中保護這些組件免受靜電釋放。打包。有很多方法可以防止靜電釋放。最好的方法是滿足要求和成本最低的方法，這種方法因產品和場合的不同而不同。

4、靜電放電保護區（EPA）

        靜電放電保護區（EPA）（有時稱為安全操作區）是任何靜電放電控制措施的核心。在此區域，靜電放電敏感元件（ESDS）或電路板或包含這些元件的組件可以安全地工作，因?yàn)榭梢钥刂齐姾闪慷粫?huì)產生損壞電壓。該區域通常包含工作臺或工作組，工作站，處理設備（例如自動插件機）或生產區域。EPA的范圍必須清楚地標明，最好設置圍欄以防止未經授權的人員進入。EPA區域應使用靜電荷積聚最少的材料，并且電荷可以受控方式排入地下。

5、安全

        EPA中通常提供電動工具和設備。在這種環境下，將單個物體或設備直接接地都非常危險。因此，在腕部接地線，跑步者和腳趾帶的連接處，應串聯連接不小于1M的電阻。一些腕帶接地導體的兩端都具有這樣的電阻，因此即使腕帶接地導體連接到通電產品的帶電端子以進行維修，也沒有危險。腕式接地線測試儀是一種檢查電阻器電阻是否合適的儀器（如果電阻過高，則無法實現等電位連接；如果電阻過低，則會發生安全隱患）。

6、靜電放電保護區的實際工作

        在靜電放電保護區內，除非遵循明確的操作規范，否則電荷和電勢無法保持在允許的范圍內。可能引起問題的一些示例包括將非靜電防靜電塑料蓋中的文件，塑料容器，杯子等帶入靜電放電保護區域，并使用會損壞地板或工作表面的靜電特性的清潔劑。相關人員不僅應經過充分的培訓，以學習要遵循的程序，而且要了解必須遵循的原因。了解可能會損壞的組件的相關參數也很有用。應任命一個專人負責靜電放電保護區域的維護和保養，同時，檢查法規的執行情況。這些檢查也應作為質量管理體系認證的一部分進行檢查。

7、運輸和儲存

        運輸含鉛部件時，通常使用導電泡沫。這樣可以防止組件引腳之間的電位差更高。對于雙列直插式包裝中的組件，在散裝運輸過程中經常使用靜電消散管。對于電路板組件，當它們位于ESD保護區域之外時，應將其放在靜電屏蔽袋或?qū)щ娛痔嵯渲羞\(yùn)輸。一些包裝袋由導電材料制成，可以確保所有組件在穩定條件下處于相同的電位，并同時散發偶然在包裝袋上流過的靜電。此方法不能用于帶有電池的電路板。在這種情況下，應使用帶有靜電耗散材料襯里和導電材料外層的包裝袋。這些包裝袋價格較高，但可以為電動和非電動組件提供出色的保護。同樣，內部帶有固定電路板導向裝置的導電盒不能與邊緣裸露連接器的開機電路板一起使用。

8、現場維修

        應在要維修的產品上設置靜電連接點，以便維護技術人員在打開設備蓋之前可以連接腕帶的接地線。備件應使用防靜電袋或箱子運輸，除非它們不包含對靜電放電敏感的組件。如果模塊在裸露的狀態下工作，請將防靜電地板墊連接到產品的靜電結合點，并將其用作工作表面。

9、相關標準

       1987年，英國首次嘗試記錄實踐，其結果是BS5783。與其將其稱為應該執行哪些測試的標準，不如將其稱為實踐準則。這項工作的第二階段是將該標準翻譯成歐洲組織的規范，編號為CECC 000151，名稱為：“基本規范：靜電敏感組件的保護。第1部分：一般要求”。該標準于1991年發布，并于1992年重新編號為EN1000151。其他部分分別于1993年發布（第二部分：低濕度條件要求）和1994年發布（第三部分：清潔區域要求，第四部分：高壓要求）環境）。這些部分的內容超出了本文的范圍。該標準不僅包括本文所述措施的安裝，維護和檢查要求，而且還詳細說明了ESD保護設備本身的詳細要求，包括測試方法。技術和流程的不斷發展以及在執行標準方面積累的經驗以及自動化機械和設備的廣泛使用，導致這些標準的不斷改進，包括結構合理化和用戶分離。標準化版本的指南。修訂工作已包含在國際電工委員會組織的國際論壇中。新制定的標準將在IEC 1340系列中發布。毫無疑問，這是對歐洲標準的補充。
