如果您使用靜電放電（ESD）敏感設備已有一段時間，那么您可能已經遇到過各種ESD符號。但是您知道區別和何時使用它們嗎？

如果您不熟悉ESD保護，或者剛剛接手現有ESD計劃的職責，那么現在開始了解吧！

ESD敏感符號

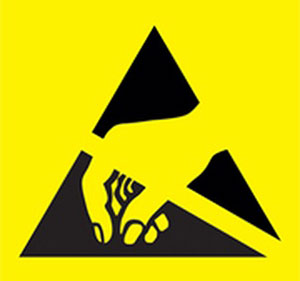

ESD敏感符號是最常見的符號，由伸手的黃手組成，用橫條刪除。全部在黑色三角形內。它旨在識別易受ESD影響的設備和組件。

何時使用ESD敏感符號：

ESD敏感符號的用法如下：

1、在單個組件和相關文檔上注明：“此設備對靜電敏感；如果沒有適當?shù)念A(yù)防措施，請勿觸摸”。

2、在裝配體和相關文檔上聲明：“包括靜態敏感組件；采取適當?shù)念A(yù)防措施。

3、作為標識處理敏感設備區域的標志的一部分；警告所有接近它的人，需要采取預防措施 。

ESD敏感符號的顏色

顏色是可選的，但“ 不得使用紅色，因?yàn)樗鼘?duì)人員構成危險。” [ANSI / ESD S8.1第4.2.1節顏色]。

通常，在黃色或橙色背景的黑色三角形上使用手和斜杠符號。

ESD防護標志

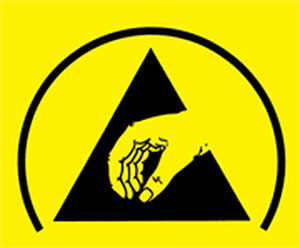

就像ESD敏感符號一樣，ESD保護性符號在三角形中具有伸出的手。但是，請注意通過三角形的弧和斜線！由于存在這些差異，因此具有非常不同的含義。

此符號應位于ESD防護產品上，以標識具有至少一種ESD控制特性的特殊產品。

ESD防護符號也稱為ESD包裝符號。

如果字母在三角形下，則應標識最重要的ESD控制屬性：

L =低充電

D =靜電耗散

C =導電性EPA（用于ESD保護區）

何時使用ESD防護標志

ESD防護符號可用于識別具有至少一種ESD控制特性的物品：

低充電（以前稱為靜電或抗靜電）

接地時能夠消除靜電荷的電阻（導電或靜電耗散）

放電屏蔽

ESD防護符號的顏色

顏色是可選的，但“ 不得使用紅色，因?yàn)樗鼘?duì)人員構成危險。”

通常，在黃色背景上的黑色三角形上使用手形符號。

ESD公共接地點和接地點

符號這兩個符號標識了ESD工作站上所有ESD元件應連接的位置。有一個更新的符號。它們有很大的不同，但是基本上具有相同的含義：

接地點符號具有接地符號和圍繞接地扣，插頭或插孔的同心圓。這是較舊的符號。ESD公共接地點符號的同心圓在接地線扣，插頭或插孔的周圍有粗圓圈。這是較新的符號。兩個符號都應包括文本標識。

11s1 ESD公共接地點（較新的符號）和接地點（較舊的符號） ESD公共接地點和接地點 符號的顏色顏色是可選的，但“ 不得使用紅色，因?yàn)樗鼘?duì)人員構成危險。”

結論ESD建議每個處理ESD敏感物品的組織均使用上面的3個符號標記其產品。正確使用標記將“ 表示某個物品或材料易受ESD的影響，而那些表明該物品或材料旨在提供一定程度的ESD保護的標志。”
