在處理或制造ESDS組件或硬件時使用的所有永久性和半永久性金屬結構和測試設備均應使用公共點接地。該文件的主要目的是確保所有導電材料在相同的電位下連接在一起。具有同等潛力的工作站是防止損壞ESDS組件的秘訣。

與第三條線（綠色）交流電（AC）的接地分開的ESD接地的做法廣泛分布，但有可能損壞組件，因為相對于任何焊接，操作員和工作表面的接地電位都不同熨斗和/或測試設備。建議的做法是使用第三線AC線接地將ESDP工作站上的所有物品接地。當除設備接地線外還存在或使用一條單獨的接地線時，必須將其連接到每個ESDP站的設備接地線，以最大程度地減小電位差。ANSI EOS / ESD S6.1“ ESD保護ESDS項目的協會標準-推薦的接地做法”包含有關ESDP工作站和支持設備的詳細連接圖。

從工作表面，腕帶，行走表面或其他物品的接地點到公共點接地的導體電阻不應大于1.0歐姆。如果電路中使用串聯電阻，則總電阻應為電阻值。

從公共點接地到設備接地的導體電阻不應大于1.0歐姆。

從主要服務設備的公共點接地到中性點的設備接地導體的阻抗（交流電阻）不應大于1.0歐姆。

每個ESDP工作站都應該有一個接地塊，為所有潛在用戶提供足夠的腕帶連接。這些接地點不應將保護性工作表面的一部分用作串聯元件來完成接地電路。EPA中的插座接地至少每半年進行一次驗證。

圖6.5.1典型的ESD保護站接地系統以及ESD TR20.20-2008中的圖13中顯示了一個ESDP工作站設置的好例子。

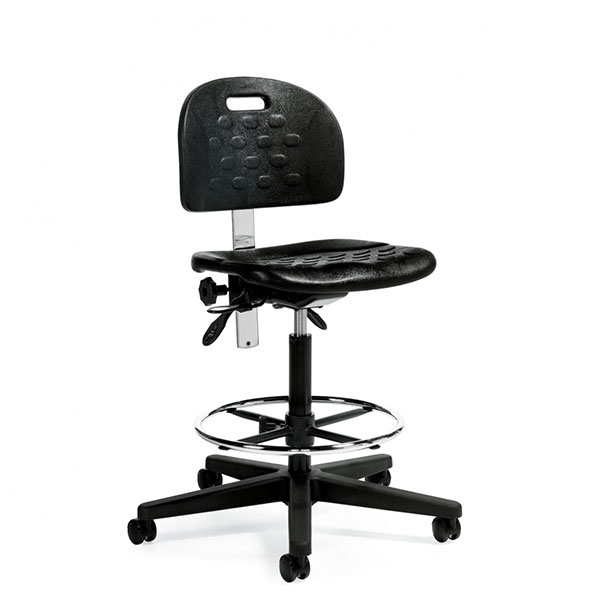

防靜電凳子和椅子坐下執行ESDS任務的人員應使用ESDP凳子和椅子。EPA中只能使用金屬框架結構的椅子。如果需要座位，則1類設施應在工作站上提供ESDP椅子或凳子。測試方法可在ESD STM 12.1“ ESD協會對ESDS物品的保護的標準測試方法–底座–電阻特性”中找到。

官方分享 （新塵電子）→〈防靜電凳子介紹〉
