★前言

本文主要講述防靜電腕帶和防靜電臺墊的使用方法，以及一些相關的實用工具和方法。

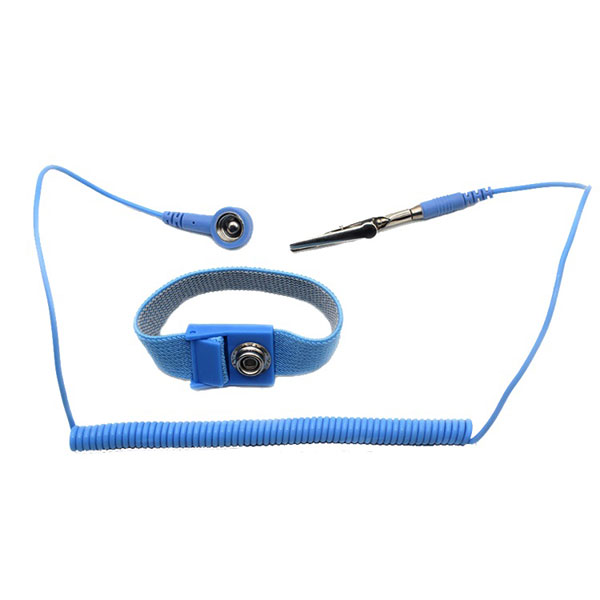

防靜電腕帶

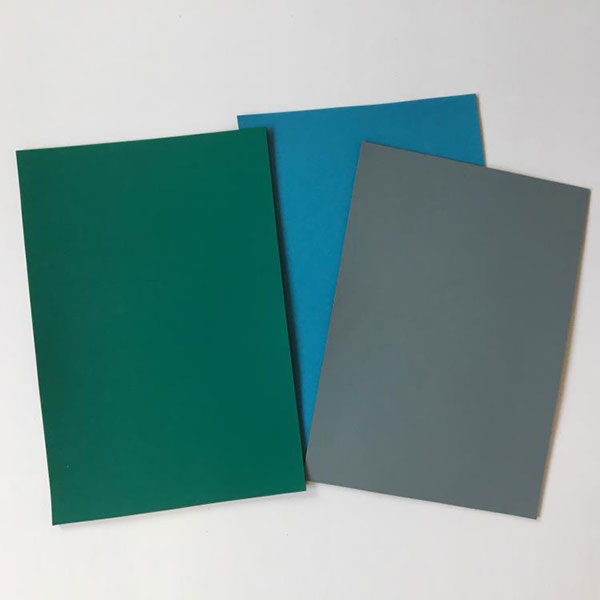

防靜電臺墊

★原理

防靜電腕帶和防靜電臺墊是用來建立人體、設備和大地之間電連接的工具。有兩個用途，一個是等電位法，一個是接地。

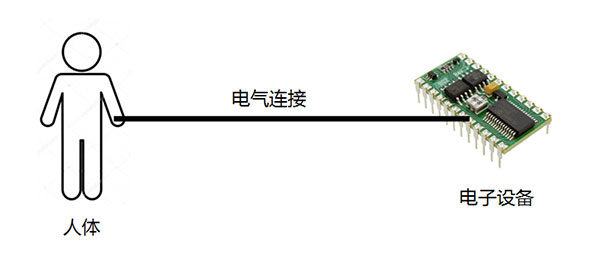

等電位法是用防靜電腕帶和防靜電臺墊將人體和設備進行電氣連接，如上圖所示。人體和設備的靜電會達到一個平衡狀態，即兩者電荷相等，稱為等電位，這樣就不會產生靜電放電，如上圖所示。

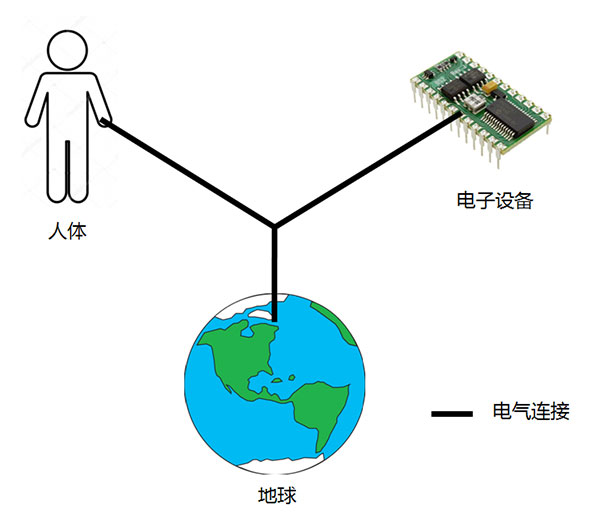

等電位法雖然可以避免靜電放電，但并不能消除靜電。專業的做法應該是把人體、設備和大地連接起來，如上圖所示。這時候地球就會吸收人體和設備的靜電，徹底解決靜電問題。

★防靜電腕帶的用法

◇等電位

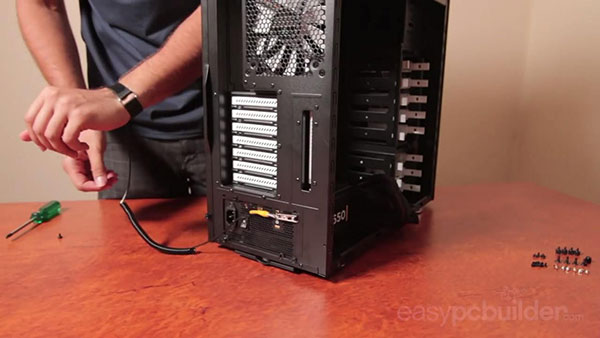

你可以將腕帶佩戴在你的手腕上，另一端夾在電腦機箱或電源“未上油漆的金屬部分”，如下圖所示。

腕帶接到機箱“未上油漆的金屬部分”

如果機箱和電源外表全部是油漆，你可以先用一顆單頭六角銅柱替換掉原來固定電源的螺絲，然后把腕帶接到這顆銅柱上面，如下圖所示。

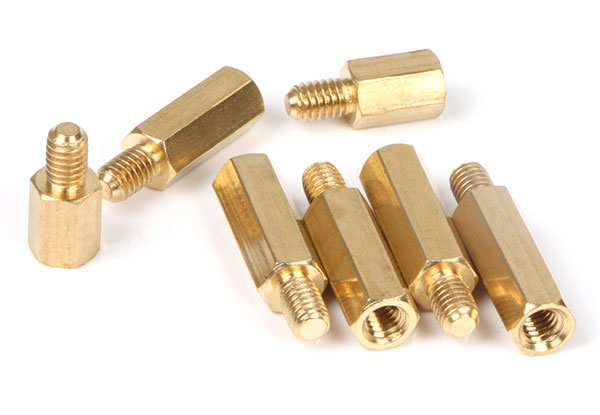

單頭六角銅柱

腕帶接到固定電源的銅柱上

如果你手上沒有銅柱，你還可以把腕帶夾住電源線的地線插腳，如下圖所示。

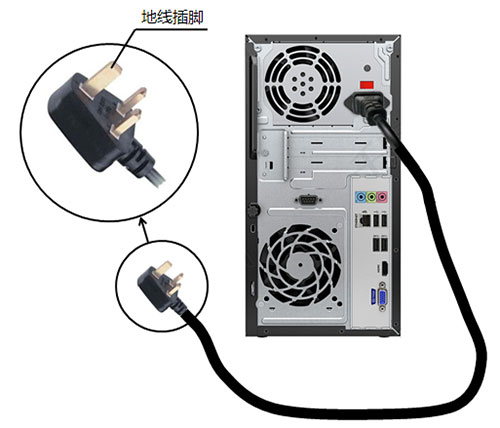

主機電源線地線插腳

◇接地

首先，確認家里的三孔插座有保護接地線，如果不清楚的，請看《淺談家用電的接地》。然后關閉電腦電源開關(PSU)，再將三腳電源線插入主機的電源和家用電器插座。腕帶連接到機箱的未上漆金屬部分或直接接地。 具體請看下面的視頻：

 通過機箱接地的防靜電腕帶的使用

下面繼續討論直接將腕帶接地的方法。

★防靜電腕帶的直接接地

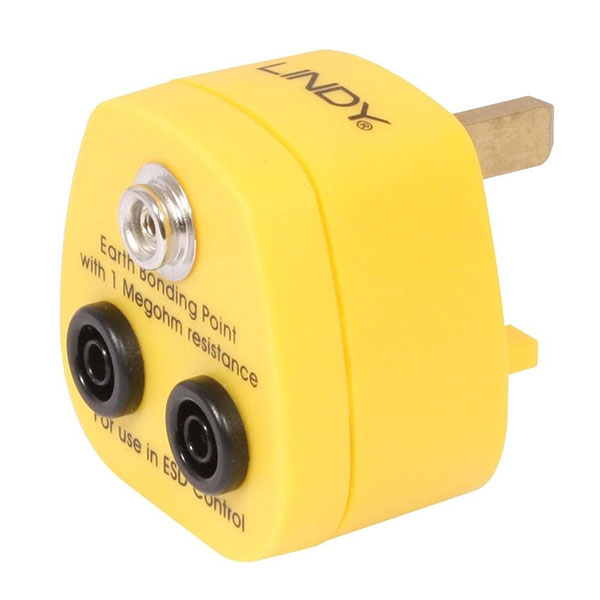

◇專用接地插頭

以上提到的接地插頭都有防靜電腕帶的香蕉接口，括號內價格為官方零售價。很難想象這種沒有技術含量的破插頭能賣這么高的價錢。網上搜了一陣，好像沒有國內的。雖然找不到，但我相信有。而且即使沒有，國內廠商也應該開始考慮制造類似的競爭產品。

◇DIY單腳電源線

由于上文的專用接地插座比較貴，我們需要找一種低成本的解決方法，我想到的是用電源線來改造。

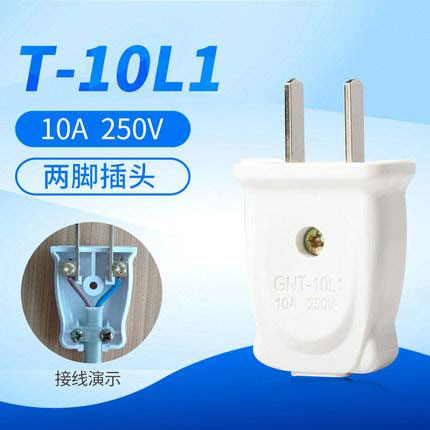

兩腳插頭

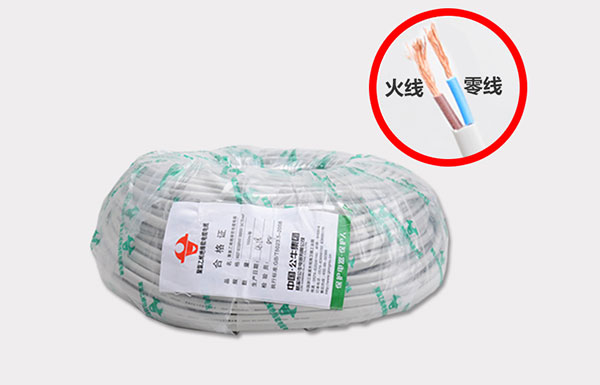

二芯電線

買個兩腳插頭和一根電線，如上圖。拔下插頭的一個針腳，將其轉換為單針腳電源線。如下圖。

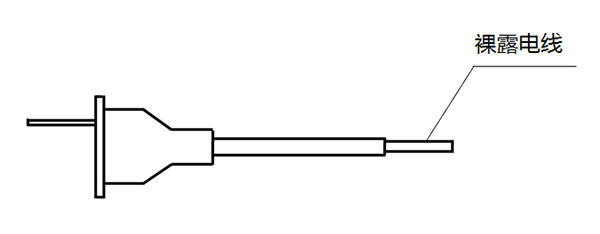

改造后的單腳電源線

如果家里有閑置的電源線也可以用來改造，思路也是相同的。

正規三芯電源線的地線顏色應該是黃綠色或綠色，但并不是所有的電線都符合規格，雙芯電源線的顏色也是多種多樣的。所以，如果不確定導線和插針的對應關系，彎曲無用的插針后，將所有導線綁在一起，作為一根導線使用，如下圖所示。

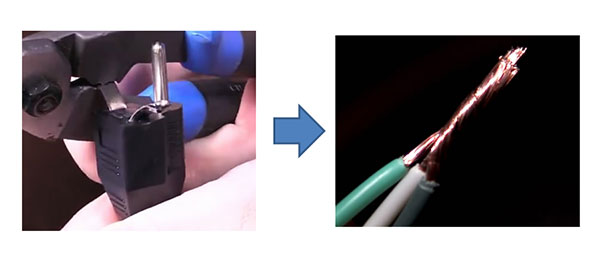

扳彎插腳后，把三股電線扭成一股電線

注意：一定要扳彎或弄掉其他插腳后，才能把所有電線扭成一股電線，否則會出現短路，往往會損壞電氣設備或引起火災。

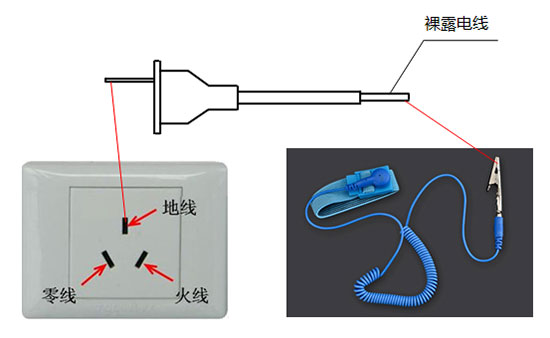

單腳電源線的用法

改造完成后，把單腳電源線插入三孔插座的地線孔（一定不能插錯，因?yàn)椴寤鹁€有觸電的危險，切記要插接地孔)），將另一端末端的電線露出來連接防靜電腕帶，如上圖所示。

如果各位老司機有更好的方法，歡迎大家交流討論。

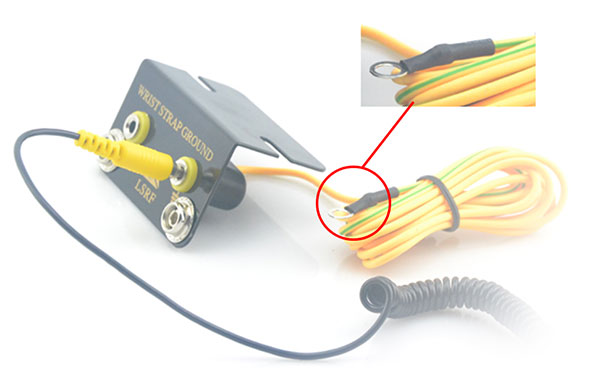

◇防靜電L型接地線插座

有一種插座更適合工廠和實驗室大規模應用，叫做防靜電L型接地線插座，如上圖所示。這個插座有香蕉接口和撳鈕兩種接口，和上面LINDY接地插座的接口類型一樣。

圓環接地端子安裝

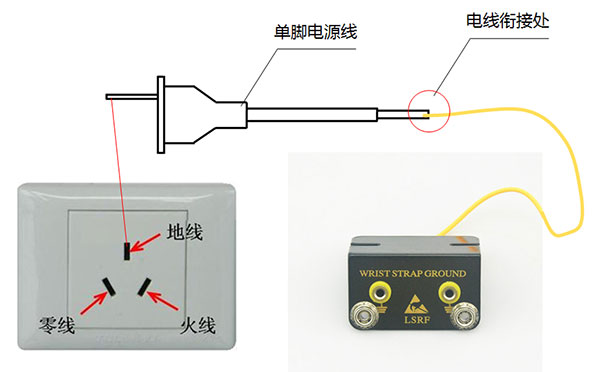

一般工廠里有專門的接地端子給它使用，用螺絲固定，如上圖。普通人家里沒有這種專用接口，我建議切斷插座的環形端子，用單腳電源線連接，然后將單腳電源線插入地線孔，如下圖所示。接線只是示意圖，請搜索正規的“電線接法”并按其執行。

防靜電L型接地線插座改造

★防靜電臺墊

因?yàn)榉漓o電腕帶只是防止人體靜電，如果你有更高的要求，可以考慮加一塊防靜電臺墊。

鋪設防靜電臺墊可以使鑷子、工具、儀器、儀表等與人體和臺面接觸，達到均勻電位并釋放靜電，同時使靜電敏感器件不受摩擦起電等靜電放電現象的干擾，從而達到防靜電的效果。

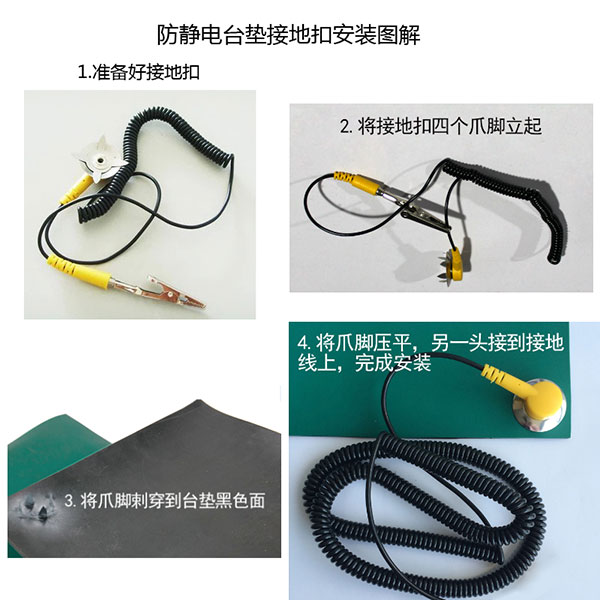

防靜電臺墊接地扣安裝圖解

接地扣和防靜電腕帶的接口是一樣的，使用方法請參照上文。

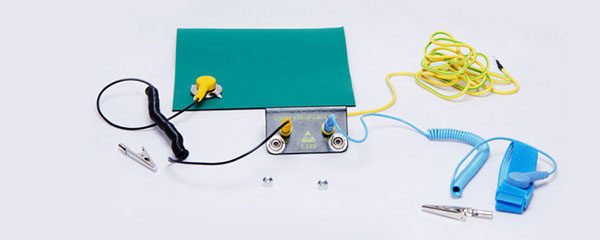

防靜電臺墊和腕帶配合使用

★結尾

本文只是針對防靜電腕帶和臺墊在電腦上的使用，與其他電子設備的用法也是類似的。
